Vyústky a potrubí

kvalitní materiály

Řešení šitá na míru

Textilní vyústky a potrubí mohou mít nejrůznější tvar, rozměr, délku, způsob distribuce vzduchu či typ zavěšení. Šijeme je z různých typů tkanin, v různém barevném provedení.  Nabízíme řešení pro každou situaci, které vždy odpovídá náročným požadavkům zákazníka.

Průřez

POUZE PŘETLAK

C – KRUHOVÝ (CIRCULAR)

Základní provedení, výhodné pro údržbu, doporučujeme přednostně používat.

H – PŮLKRUHOVÝ (HALF-ROUND)

V případech, kdy není dostatek prostoru pro kruhovou vyústku nebo pro náročnější interiér.

Q – ČTVRTKRUHOVÝ (QUARTER-ROUND)

V případech, kdy není dostatek prostoru pro kruhovou vyústku, pro náročnější interiér, nebo pokud má být vyústka instalovaná v rohu místnosti.

SG - KRUHOVÁ ÚSEČ (SEGMENT)

Pokud není dostatek místa ani na půlkruhovou vyústku.

SC - KRUHOVÁ VÝSEČ (SECTOR)

Pokud konstrukce rohu místnosti vyžaduje jiný než čtvrtkruhový tvar.

PŘETLAK I PODTLAK

S – ČTYŘHRANNÝ (SQUARE)

Průřez se udržuje pomocí vnější kovové konstrukce, která napíná stěny vyústky.

Rozměr

Vyrábíme tkaninové vyústky a potrubí všech rozměrů od 100 do 2000 mm, vždy dle konkrétního zadání. Rozměr připojovacího dílu je vždy o 10-15 mm větší, než je uvedeno v technické dokumentaci k zakázce.

Tvar
Rozměr (hodnoty A, B)
kruhový
průměr (A)
půlkruhový
průměr (A)
čtvrtkruhový
poloměr (A)
kruhová úseč
tětiva, výška (A, B)
kruhová výseč
poloměr (A)
čtyřhranný
délka hran (A, B)

Délka

Určení délky tkaninových vyústek a potrubí závisí především na dispozici prostoru. Obecně lze stejný průtok vzduchu dopravit do prostoru vyústkou dlouhou 1 až 200 m. Záleží jen na použitém materiálu, jeho úpravě a dopravním tlaku ventilátoru.

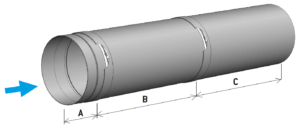

A – začátek – délka 100 – 200 mm
B – průběžný díl – délka 5000 – 10 000 mm, může se opakovat vícekrát za sebou
C – zaslepovací díl – délka od 1000 do 11000 mm

Jednotlivé díly se spojují zipy, počet zipů lze upravit dle přání zákazníka.

Tlak

Tlakové ztráty tkaninových vyústek a potrubí jsou velmi podobné ztrátám v tradičním potrubí. Minimální statický tlak potřebný k udržení správného tvaru tkaninové vyústky nebo potrubí závisí na hmotnosti použité tkaniny. Pro lehké materiály stačí 20 Pa, pro střední a těžké pak 50 Pa.

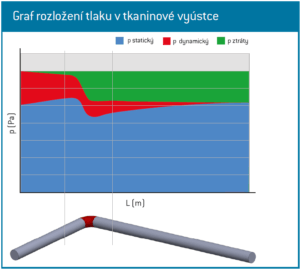

Rozložení tlaku podél tkaninové vyústky je odlišné od běžného potrubí, protože s ubývajícím průtokem klesá podélná rychlost. Pro ověření návrhu rozvodu nebo potrubí nás kontaktujte.

Nechte si navrhnout řešení na míru
